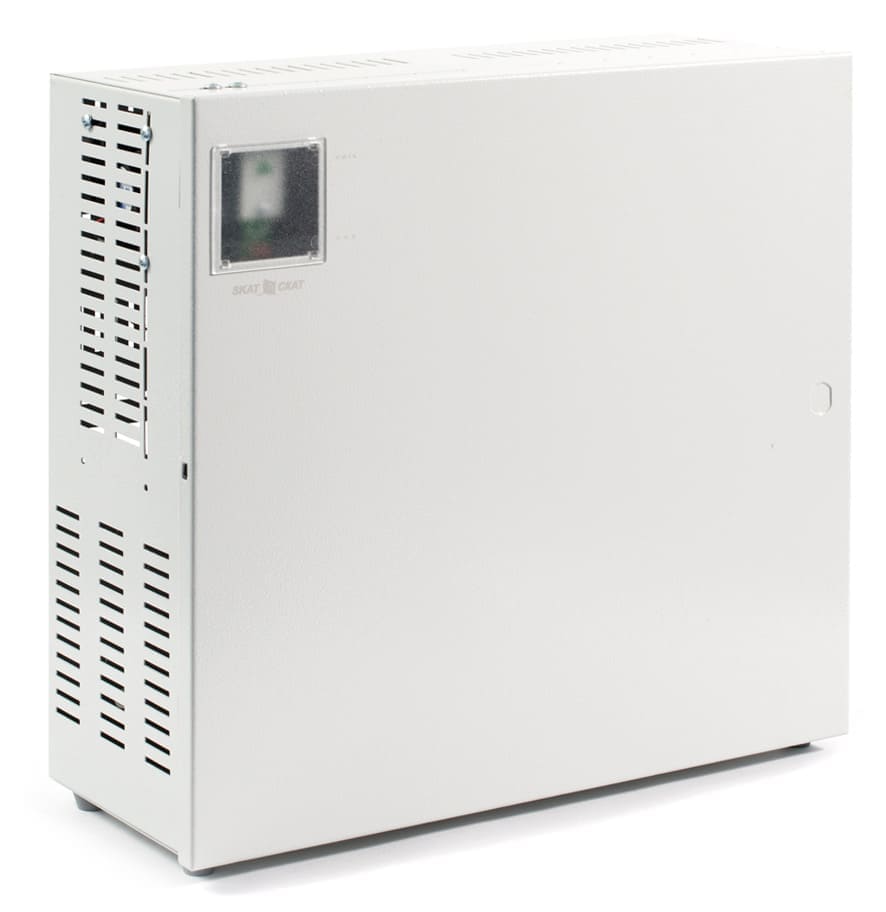

«Бастион» SKAT-V.32 Сетевое оборудование

Резервированный источник вторичного питания «Бастион» Skat-V.32 укомплектован 32 выходами с номинальным напряжением 12 В DC для нагрузок не более 0.5 А. Предусмотрена возможность объединения в пару выходов для подключения нагрузки до 1 А (всего до 16 нагрузок). Суммарная потребляемая мощность — 790 ВА.
Функциональность:

Основной режим — питание от сети в интервале напряжений 170 В ~ 242 В.
Резервный режим — батарейное питание нагрузки до 20 А (суммарно) при отсутствии или высоких перепадах сетевого напряжения.
Плавная регулировка напряжения в диапазоне 10.3 В ~ 13.8 В на выходах для компенсации потерь в соединительных линиях.
Настройка максимального тока заряда АКБ — 3.8 А, 6.9 А, 9.7 А.
Защита устройств от повышения напряжения свыше 18 В — плавкий предохранитель входной платы преобразователей напряжения PN-V.8 (в наличии четыре платы); при аварийном повышении напряжения блока зарядного устройства — отключение источника.
Электронная защита выходов от перегрузки по току, короткого замыкания; отключение выходов с перегрузкой, остальные потребители получают питание.
Защита питающей сети от короткого замыкания (плавкий предохранитель).
Мониторинг наличия АКБ.
Защита от переполюсовки и короткого замыкания клемм внешней АКБ.
Защита АКБ от глубокой разрядки — автоматическое отключение нагрузки при 20.5 В ~ 21.5 В на клеммах батареи.
Защита от перегрева — аварийное отключение источника питания при температуре +90 ?С на радиаторе зарядного устройства.
Фильтрация взаимных помех (по каждому каналу).
Выдача диагностических сообщений и управление сторонними устройствами автоматики через пять информационных выходов типа открытый коллектор.
Холодный запуск — включение на заряде АКБ.

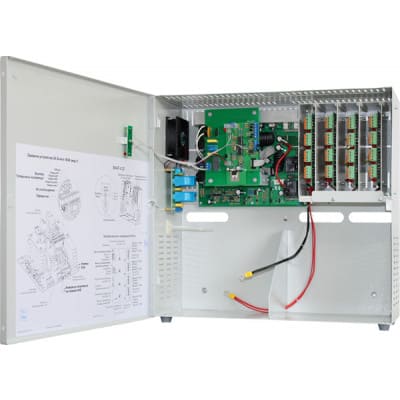

Для размещения двух свинцово-кислотных герметичных аккумуляторов 12 В емкостью 40 А·ч (в комплект не входят) в корпусе источника питания предусмотрено два отсека. Напряжение полностью заряженной батареи — 27.5 В.
Skat-V.32 укомплектован предохранителями: входным (5 А) — на плате управления, аккумуляторным (20 А) —на силовой плате, выходными (20 А, 2 шт.) — на силовой плате и входным (6.3 А) — на платах преобразователей напряжения, светодиодными индикаторами сетевого напряжения, наличия выходного напряжения блока ЗУ, состояния АКБ. Подключение — клеммные колодки. Рабочие температуры — 0 ?С… +40 ?С. Защита от пыли и влаги — IP20. Размер — 460?438?192 мм, вес — 10.3 кг. В комплект входят плавкие вставки ВПТ6 5.0А 250В, ВПТ6 6.3А 250В (3 шт.), ВПТ6 8.0А 250В, аккумуляторная перемычка и джампер.
