IPPON Innova RT II 10000 Сетевое оборудование

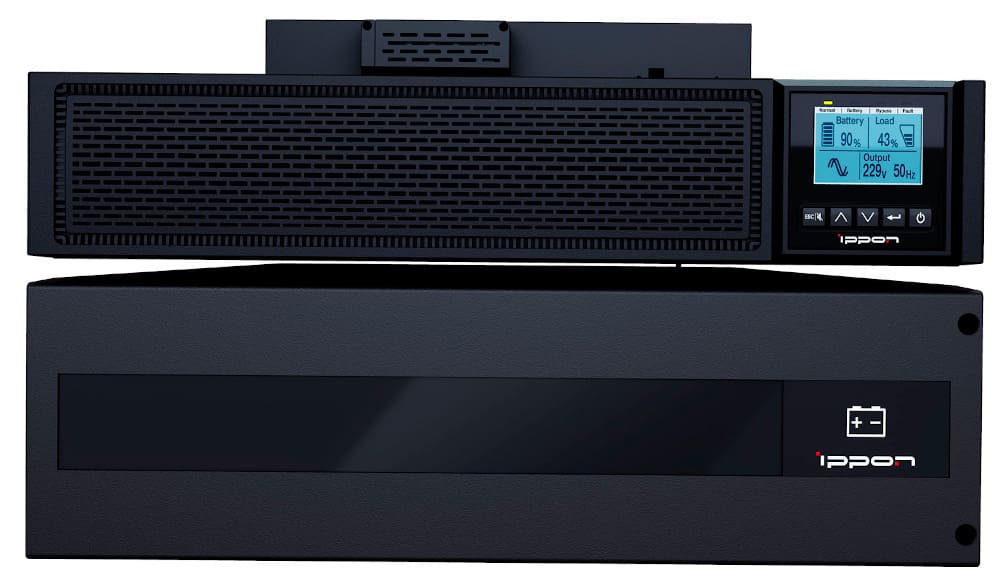

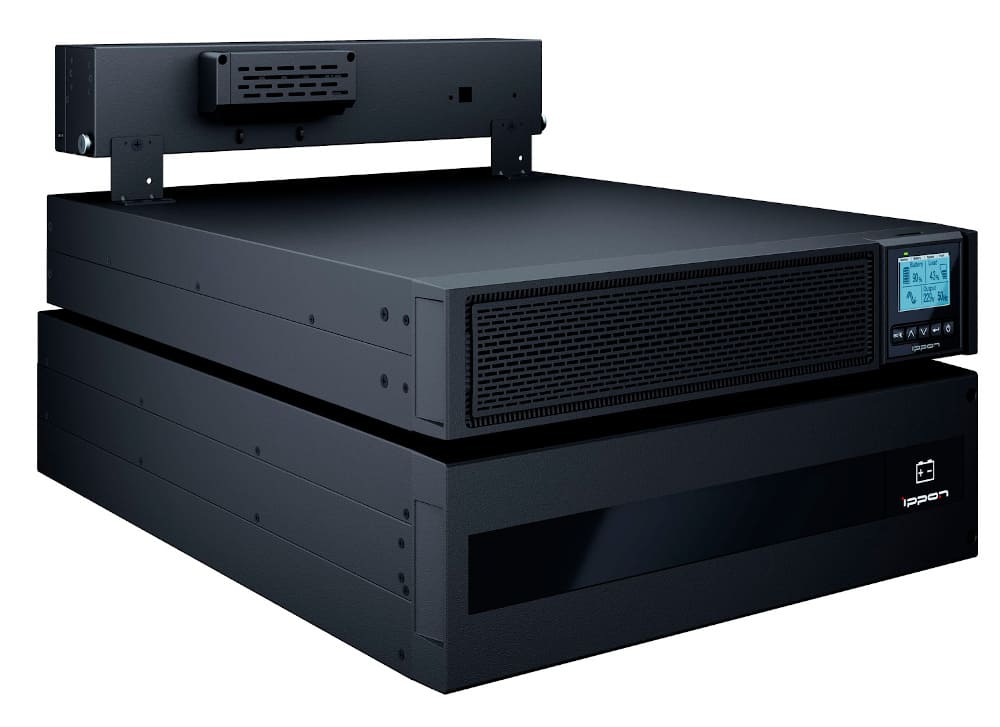

ИБП Ippon Innova RT II 10000 состоит из преобразовательного модуля, батарейного модуля и выносного блока PDU/MBP. Тип — on-line, с двойной трансформацией тока (из переменного в постоянный и обратно через выпрямитель и инвертор, что дает на выходе чистую синусоиду), однофазный (вход и выходы). Номинальная выходная мощность — 10 кВА, активная — 10 кВт.


Режимы работы:


Сетевое питание.
Батарейное питание.
Байпас.
CVCF (конвертера) — стабилизация выходной частоты.
Высокой эффективности — напрямую от сети со стабильными параметрами (ECO).
Дистанционного управления и отключения — EPO.

Функциональность

Фильтрация и защита:


Сетевое питание при напряжении в интервале 160 ~ 275 В при 100 %-й нагрузке, 110 ~ 275 В — 50 %-й.
Автоматические определение частоты на входе, синхронизация частоты на выходе.
Защита от перегрузки при работе от сети или АКБ: при нагрузке 105 % ~ 125 % — отключение через 10 мин., 125 % ~ 150 % — 30 с.
Защита от перегрузки в режиме байпаса: при нагрузке 105 % ~ 125 % — сигнал тревоги, 125 % ~ 150 % — отключение через 30 с.
Переключение в режим байпаса вручную.
Защита от обратной запитки — при обнаружении обратного тока подача питания на нагрузку прерывается разъединителем.
Параллельное подключение до трех ИБП для питания устройств мощностью выше 10 кВт или резервирования источников напряжения для подачи на особо важное оборудование.
Тестирование батарей.
Холодный старт (на заряде аккумуляторов).
Отображение статуса ИБП и нагрузки, текущих настроек, данных о АКБ, событиях и неисправностях.
Отключаемая звуковая сигнализация.


Источник резервного питания — 16 свинцово-кислотных необслуживаемых герметичных батарей напряжением 12 В емкостью 9 А·ч. Поскольку АКБ постоянно включены в электроцепь UPS в линейном режиме, переключение к батарейной поддержке мгновенное. Длительность переключения при работе в режиме ECO — до 10 мс. Автономность при 50 %-й нагрузке достигает 8 мин., 70 %-й — 5 мин., 100 %-й — 2.1 мин. Восстановление заряда батарей до 90 % емкости — 3 ч. Для удлинения срока резервного питания предусмотрено подключение внешнего аккумуляторного блока.

Основное

Innova RT II 10000 оснащен двумя разъемами для подключения потребителей, клеммными колодками входа и выхода питания, портами RS-232 и USB, сухими контактами (вход и выход), разъемом EPO, RJ-11 для выносного блока PDU, универсальным слотом для карт расширения SNMP, AS400 или MODBUS, разъемами для дополнительного батарейного модуля и подключения по параллельной схеме, функциональными кнопками, графическим ЖК-дисплеем, светодиодными индикаторами и источником звуковых сигналов. Предусмотрено вентиляторное охлаждение (уровень шума — до 55 дБА), установка модулей вертикально на монтажные кронштейны или в 19'-ю' серверную стойку глубиной от 800 мм и больше. Рабочие температуры при полной нагрузке — 0 ?С… +40 ?С, 50 %-й — +40 ?С… +50 ?С. Размер преобразовательного модуля — 438?86?573 мм, батарейного — 438?129?593 м...
