ЦМО ШТВ-2-18.10.9-43А3

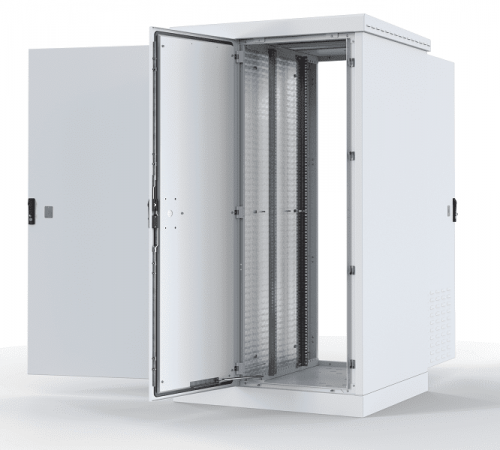

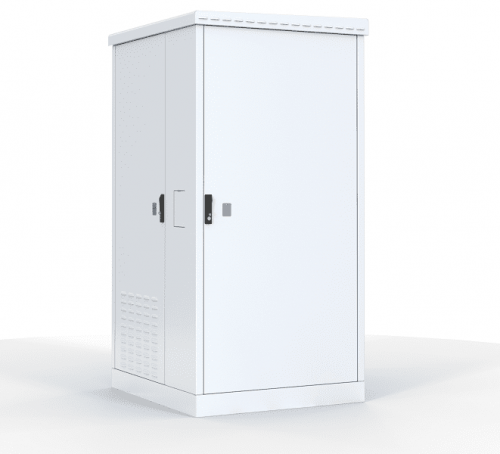

3-дверный 19" телекоммуникационный шкаф ЦМО ШТВ-2-18.10.9-43А3 высотой 18 U, шириной 1045 мм, глубиной 930 мм, полезной глубиной 820 мм разработан с учетом уличных условий эксплуатации под непосредственным воздействием осадков в диапазоне температур –50 °C… +45 °C с влажностью максимум 80 % при 20 °C. Состоит из двух секций — телекоммуникационной и электротехнической. Соответствует ГОСТ 28601-90 (МЭК 297), УХЛ1 по ГОСТ 15150, IP65 (с установленными вентиляторными модулями или кондиционером, фильтрами — IP54).

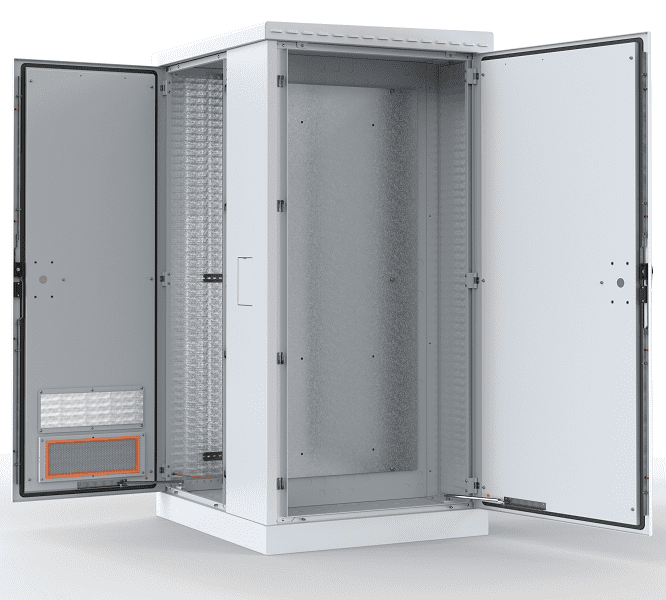

Во фронтальной двери расположены посадочные места под обогреватель, вентиляторный модуль или кондиционер. Предусмотрены 2 DIN-рейки для установки электрооборудования. Телекоммуникационную секцию можно разделить полкой (в комплект не входит) на две, заднюю дверь — заменить полкой (в комплектацию не включена)

Характеристики, комплектация
Основные параметры:

Сварная конструкция.
Контур заземления.
Дверные замки с удобной ручкой, возможность установки антивандального замка.
Съемный цоколь высотой 100 мм (можно заменить на 300-миллиметровый).
Универсальная навеска дверей.
Вентиляционные окна в крыше.
Пенорезиновый уплотнитель по контуру каждой двери.
Две пары оцинкованных вертикальных направляющих с юнитовой маркировкой.
Закрывающееся окно для установки внешней розетки — на передней стенке.
Несущая способность при распределенной статической нагрузке — 800 кг.


Крыша выполнена с уклоном и антикапельной системой, чтобы вода стекала, не попадая на уплотнитель двери, в разделяющей отсеки панели — заглушенные отверстия 32.5 мм и 20.5 мм для ввода кабелей. Шкаф изготовлен из оцинкованной стали. Толщина металла разделительной панели — 2.5 мм, остальных деталей — до 2 мм. Листовые детали покрыты порошковой краской светло-серого (RAL 7035) цвета. Размер — 1045?930?1040 мм, вес — 167 кг.
