Nice HY7005BDKIT2 СКУД

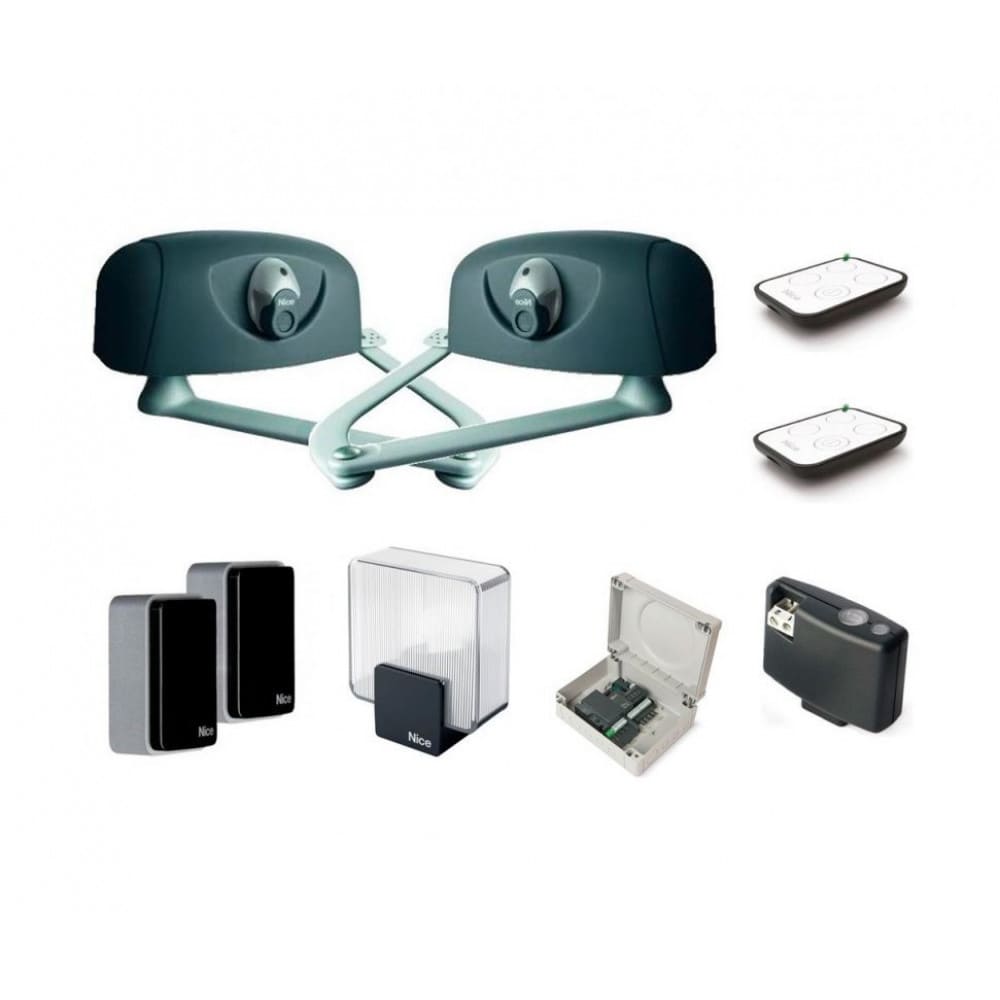

Комплект Nice HY7005BDKIT2 для автоматизации распашных ворот со створками весом до 800 кг, шириной до 3 м состоит из двух нереверсивных приводов HY7005, электронного блока управления MC800, приемника OXIBD, фотоэлемента Medium EPM, двух пультов ДУ ON3EBD и сигнальной лампы ELAC.

HY7005
Электромеханический привод с шарнирным рычагом, редуктором и ограничителями движения (концевыми выключателями) обеспечивает открытие створки за 12 с. Питание — 230 В AC. Энергопотребление — 250 Вт. Рабочие температуры — –20 ?С… +70 ?С. Защита от пыли и влаги — IP43. Размер — 350?165?242 мм. Вес — 13 кг.
Функциональность:

Скорость — 1.7 об/мин.
Крутящий момент — 400 Н·м.
Компенсация колебаний однофазного переменного тока при пуске двигателя конденсатором емкостью 10 мкФ.
Режим неполного открывания створки.
Подключение электрозамка.
«Фототест» — проверка устройств безопасности перед выполнением любой команды.
Ручная разблокировка за счет размыкающего механизма.
Открывание и закрывание створок вручную с предварительным отключением двигателя.
Интенсивность работы — 20 циклов в час.


OXIBD
Четырехканальный приемник с рабочей частотой 433.92 МГц оснащен антенной, памятью на 750 двусторонних и 1024 односторонних передатчика, LED-индикатором. Передает сигнал на расстояние до 500 м за счет ячеистой топологии радиопротокола Nice. Функции: подтверждение полученной команды, отправление данных о статусе автоматики. Чувствительность — –108 дБм. Питание — 5 В DC (от блока управления). Рабочие температуры — –20 ?С… +55 ?С. Стандарт защиты от пыли и влаги — IP20. Размер — 49.5?41.9?18 мм. Вес — 22 г.

MC800
Блок управления с DIP-переключателями для программирования функций, разъемом SM, двумя входами устройств безопасности и портом IBT4N для устройств с интерфейсом BusT4 поддерживает распознавание и запоминание подключенных устройств (BlueBus), подключение радиоантенны, электромеханического замка, концевых выключателей, индикатора открытых ворот etc. Защита от пыли и влаги — IP54. Рабочие температуры — –20 ?С… +55 ?С. Питание — 230 В AC. Максимальное энергопотребление — 900 Вт. Размер — 310?232?122 мм. Вес — 4.1 кг.
Функциональность:

Регулировка задержки (5 ~ 180 с.) открывания и закрывания створок, усилия, длительности (до 3 с.) пускового тока.
Режимы: автоматический, полуавтоматический, коллективного использования, частичного (8 вариантов) распахивания створок.
Выполнение команд при неисправных устройствах безопасности («Двигать в любом случае»), после проверки исправности устройств безопасности («Фототест»).
LED-индикация работы, неисправностей и необходимости ТО.


EPM
Фотоэлемент представляет собой передатчик (TX) и приемник (RX) — релейные D-датчики присутствия с двойным антибликовым контуром для защиты от солнечных лучей, синхронизируемые для предупреждения интерференции. Время срабатывания — до 30 мс. Эффективная дальность действия — 15 м, максимальная — 30 м. Угол обзора — 20?. Питание — 24 В DC, 24 В AC, 12 В DC. Рабочие температуры ...
