ЦМО ШТВ-Н-9.6.5-4ААА-Т1

Телекоммуникационный шкаф ЦМО ШТВ-Н-9.6.5-4ААА-Т1 адаптирован к уличной эксплуатации в любое время года. Выполнен в климатическом исполнении У1 по ГОСТ 15150 с диапазоном рабочих температур –50 °C… +45 °C, допустимой влажностью 80 % при 20 °C, типоразмере 19" по ГОСТ 28601-90 (МЭК 297), укомплектован системой климат-контроля, обеспечивающей оптимальные условия, перфорированной оцинкованной задней панелью и двумя вертикальными юнитовыми панелями.

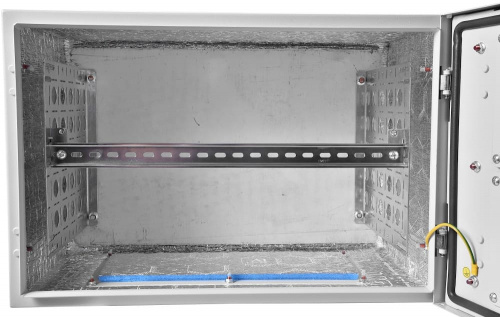

Система климат-контроля защищает оборудование от холода, жары, недопустимой влажности. В двери расположены вентиляционные отверстия. Электрооборудование и датчики размещены на двух DIN-рейках: гигростат и терморегулятор — на верхней, аппараты ВРУ — на нижней. Уровень защиты от влаги и пыли соответствует IP54, от поражения электрическим током — классу I по ГОСТ IEC 61140-2012, ГОСТ 12.2.027.0-96. С внутренней стороны проложен термоизоляционной материал. В комплектацию входят:

Обогреватель.
Вентиляторный модуль.
Вентиляционный фильтр.

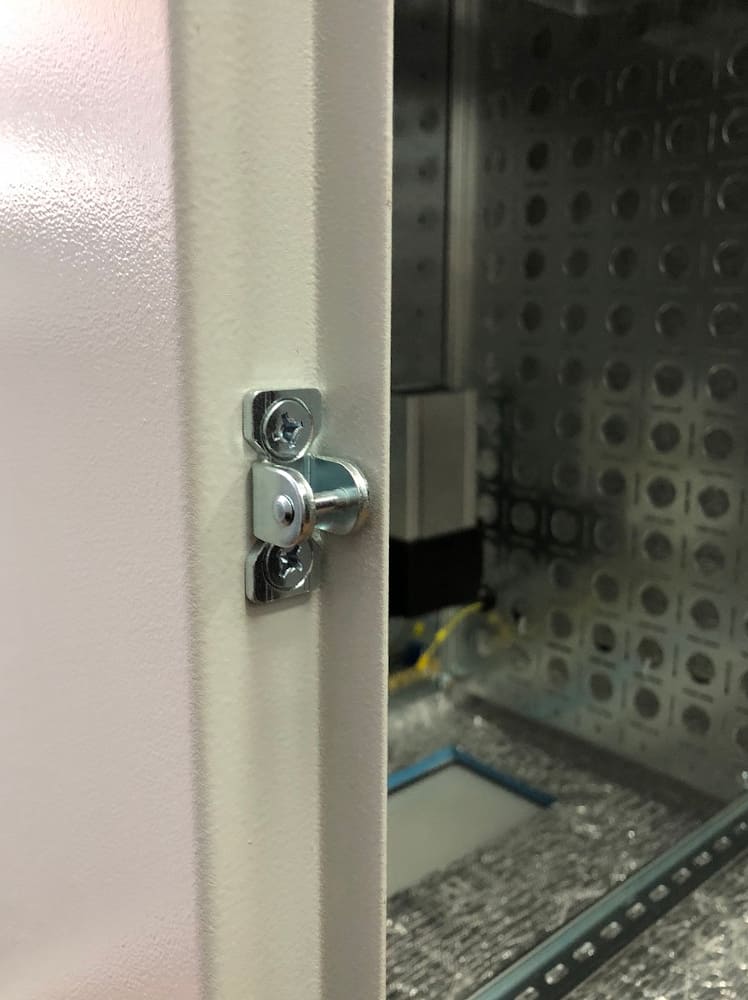

Датчик положения двери.
ВРУ: автоматические выключатели, ограничитель перенапряжения, УЗО, индикатор напряжения, клеммник, модульная розетка.

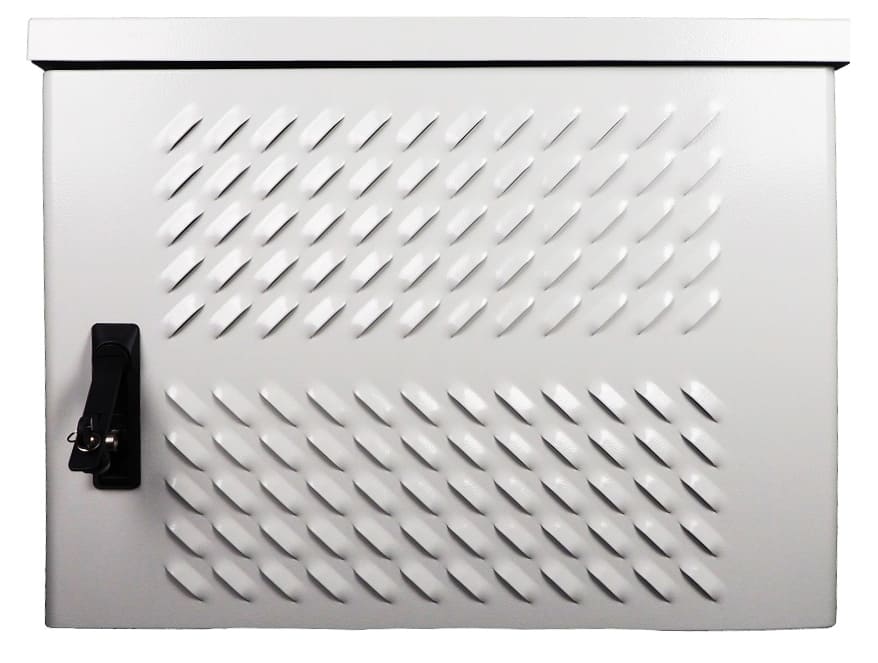

Вентиляционные отверстия в двери вырезаны наискось и прикрыты козырьками, чтобы воздух циркулировал свободно, но инородные предметы не попадали внутрь.

Основные параметры:

Высота — 9 U.
Ширина — 620 мм.
Глубина — 530 мм.
Полезная глубина — 420 мм.
Сварная конструкция.
Система заземления.
Дверной замок с язычком.
Допустимая распределенная статическая нагрузка — 150 кг.

В основании предусмотрено отверстие с заглушкой и пенорезиновым уплотнителем — для ввода кабеля. Листовые детали покрыты порошковой краской светло-серого (RAL 7035) цвета. Шкаф разработан для навесного монтажа на стену или столб, но его можно ставить на ровную горизонтальную поверхность. Крепежные элементы не входят в комплект (за исключением уголков для настенной установки). Габариты шкафа — 620?530?500 мм, вес — 45 кг.
