Nice M7BAR7BDKIT1 СКУД

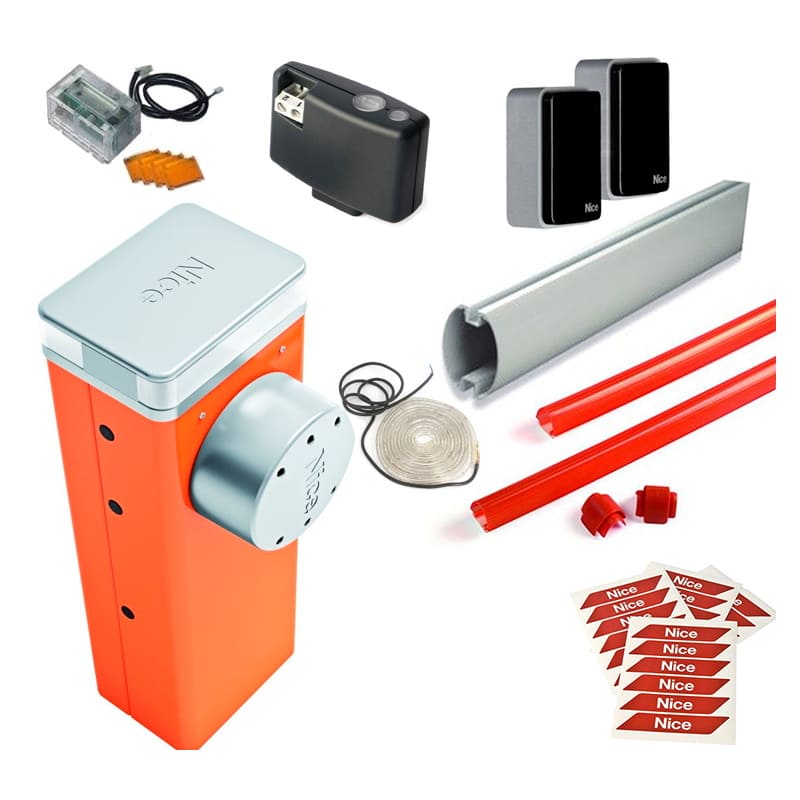

Комплект автоматического шлагбаума Nice M7BAR7BDKIT1 для проезда шириной 7 м состоит из тумбы M7BAR, пары фотоэлементов EPMB, приемника OXIBD, стрел из окрашенного алюминия XBA15-3RU и XBA14-4RU (69?92?3200 мм и 69?92?4200 мм), соединителя XBA9 (длина 700 мм, алюминий), демпферов XBA13 (9 шт. в упаковке), семафорной лампы XBA8, сигнальной LED-подсветки XBA18 (дюралайт, 8 м, резать для укорачивания — через 1 м), двух упаковок светоотражающих наклеек NK1.

M7BAR
Тумба укомплектована электромеханическим приводом и электронным блоком управления, поддерживает программирование и настройку инкрементальным энкодером и DIP-переключателем, детекцию препятствий с возвратом стрелы, защиту от взлома (механического усилия на горизонтально заблокированную стрелу), синхронизированную работу в паре с аналогичной тумбой (ведущее или ведомое устройство) для контроля проезда шириной до 14 м, подключение радиоприемника (разъем SM), антенны, двух металлодетекторов с индукционными петлями, резервной батареи PS224, солнечных панелей (система Sykce, технология Solemyo). В комплект включены соединительные элементы, коробки для фотоэлементов, фундаментная плита, 4 закладных анкера, метизы. Материал корпуса — сталь.
Характеристики:

Четыре радиоканала.
Подключение, распознавание и запоминание устройств по BlueBus.
Настройка усилия (6 уровней), скорости перемещения стрелы (6 ~ 10 с.), паузы перед автоматическим опусканием стрелы (0 ~ 250 с.).
Ускорение и замедление в начале и конце движения стрелы.
Механическая разблокировка привода.
Функция «Двигать в любом случае» — выполнение операции без подтверждения работоспособности устройств безопасности.
Номинальный момент — 90 Нм, пусковой — 300 Нм.
Интенсивность загрузки при номинальном моменте — 200 циклов/ч.
Ресурс — 200 тыс. ~ 2 млн циклов (в зависимости от факторов износа).
Таймер подсветки.
Предупреждения о сроке ТО.
Питание — 230 В AC, энергопотребление: рабочее — 40 Вт, пусковое — 110 Вт.
Рабочие температуры — –20 ?C... +55 ?C, защита от пыли и влаги — IP54.
Размер — 400?299?1215 мм, вес — 85 кг.


OXIBD
4-канальный приемник с антенной (433.92 МГц), памятью емкостью на 1024 односторонних и 750 двусторонних передатчиков работает по радиопротоколу Nice, подтверждает получение команды, передает закодированные данные о статусе проезда, оснащен LED-индикатором. Дальность связи — 500 м (ячеистая технология). Чувствительность — –108 дБм. Питание (от блока управления) — 5 В DC. Рабочие температуры — –20 ?С… +55 ?С. Защита от пыли и влаги — IP20. Размер — 49.5?41.9?18 мм. Вес — 22 г.

EPMB
Фотоэлемент для обнаружения препятствий на пути движения стрелы представляет собой пару D-детекторов присутствия — передатчик (TX) и приемник (RX). Поддерживает автоматическую синхронизацию (предотвращение интерференции). Радиус действия: эффективный — 15 м, максимальный — 30 м. Угол обзора при фиксированной и ориентируемой оптике — 10? и 30? соответственно. Предусмотрена LED-индикация работы. Питание — по BlueBus. Защ...
