ЦМО ШТВ-2-18.10.9-43А3-Т1

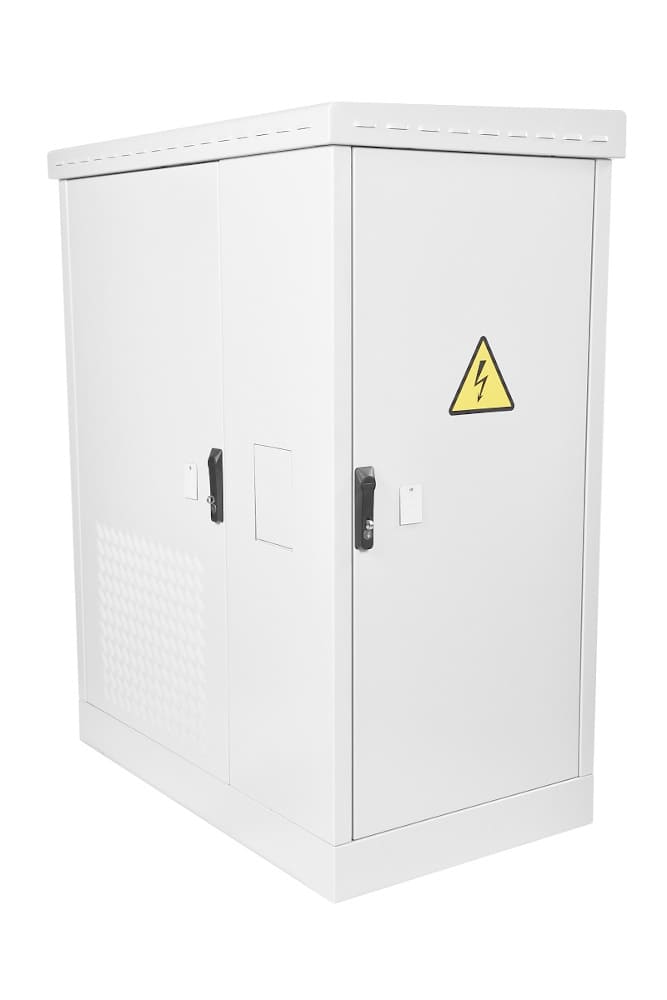

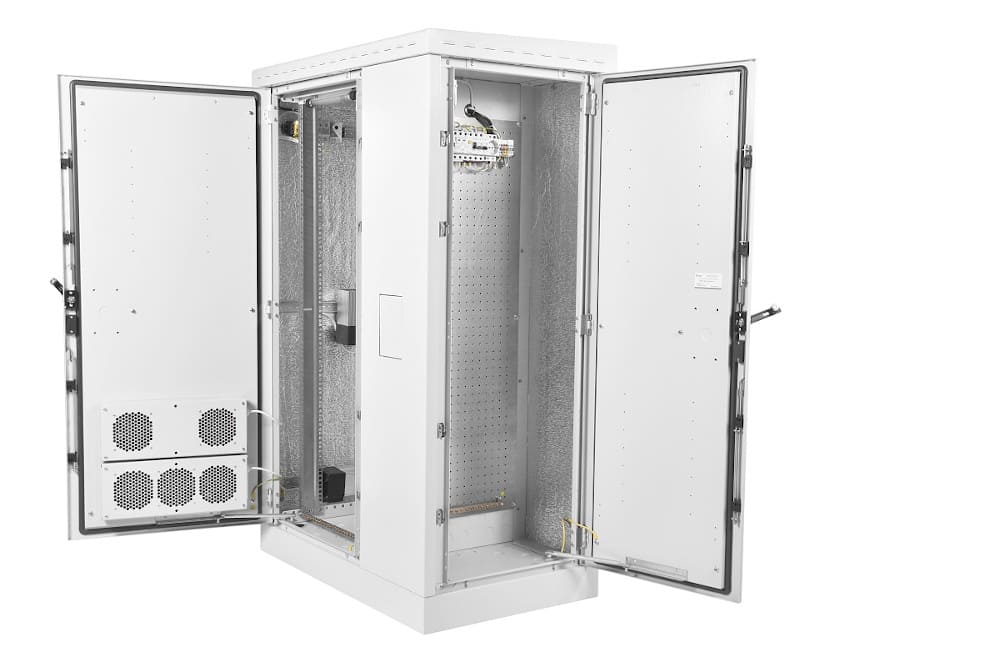

Напольный телекоммуникационный шкаф ЦМО ШТВ-2-18.10.9-43А3-Т1 сварной конструкции высотой 18 U, шириной 1045 мм, глубиной 930 мм, полезной глубиной 820 мм состоит из двух секций — телекоммуникационной и электротехнической. Разработан для круглогодичной уличной эксплуатации, выполнен в типоразмере 19". Соответствует ГОСТ 28601-90 (МЭК 297), климатическому исполнению УХЛ1 по ГОСТ 15150. Рабочие температуры — –50 °C… +45 °C. Допустимая влажность — 80 % при 20 °C. Уровень защиты корпуса от влаги и пыли — IP54
Климат-контроль
Для защиты от погодных явлений ШТВ-2-18.10.9-43А3-Т1 оснащен автоматической системой климат-контроля. Компоненты системы:

Обогреватель мощностью 400 Вт.

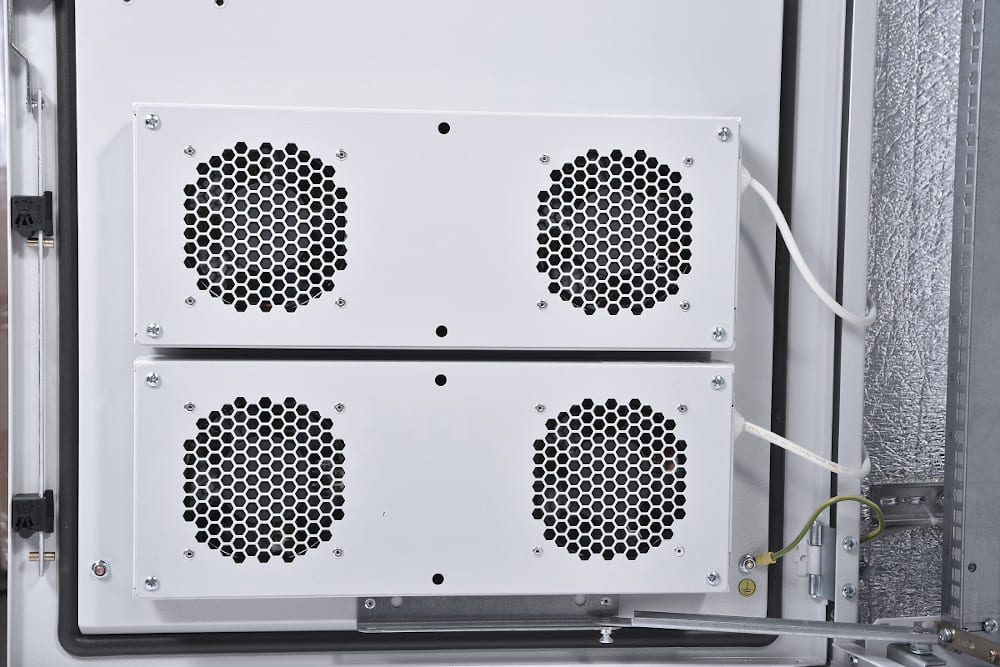

Два вентиляторных модуля серии R-FAN.
Фольгированный термоизоляционный материал на клеевой основе, защищающий внутренние поверхности.

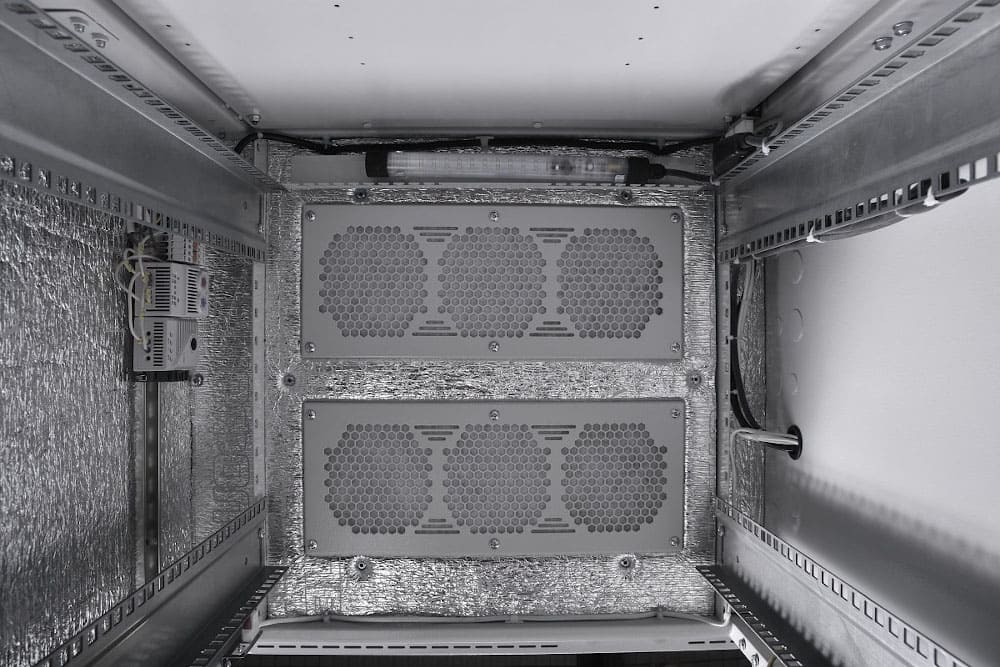

2-секционные выпускные вентиляционные фильтры в крыше.
Гигростат, контролирующий и регулирующий влажность управлением обогревателем.

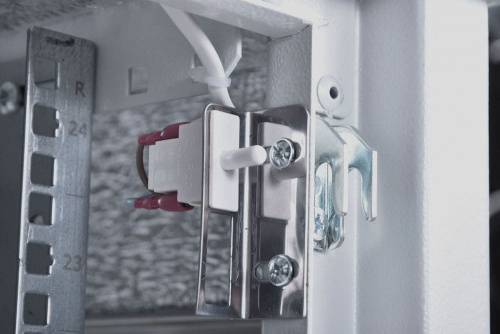

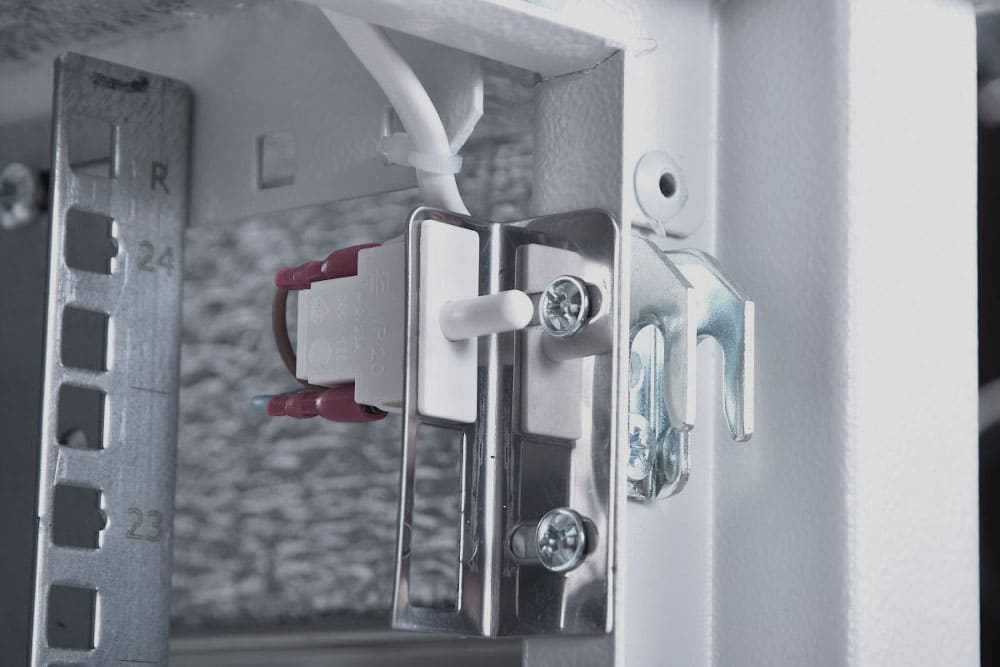

Датчик положения двери.
Датчик температуры воздуха.

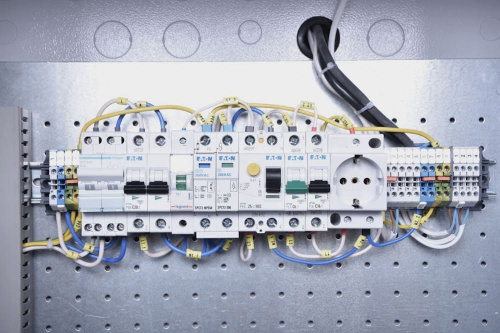

Оборудование ВРУ (вводно-распределительный узел): автоматические выключатели, ограничитель перенапряжения, УЗО, индикатор напряжения, клеммник (клеммы 6 мм и 4 мм), модульная розетка.

Степень защиты от поражения электрическим током соответствует классу I по ГОСТ IEC 61140-2012, ГОСТ 12.2.027.0-96. Наработка (непрерывная) на отказ вентиляторов R-FAN составляет 5.5 лет, обогревателя — 5 лет, климат-системы — 5.5 лет. Фильтры рекомендуется менять по мере загрязнения, но раз в два года — обязательно.
Характеристики, комплектация
Основные параметры:

Ширина — 1045 мм.
Глубина — 930 мм.
Полезная глубина (внутреннее пространство от панели до закрытой двери) — 820 мм.
Перфорированная панель между отсеками. Толщина — 2.5 мм.
Система заземления (если нужно, внешнее заземление подключают к комплектной шине).

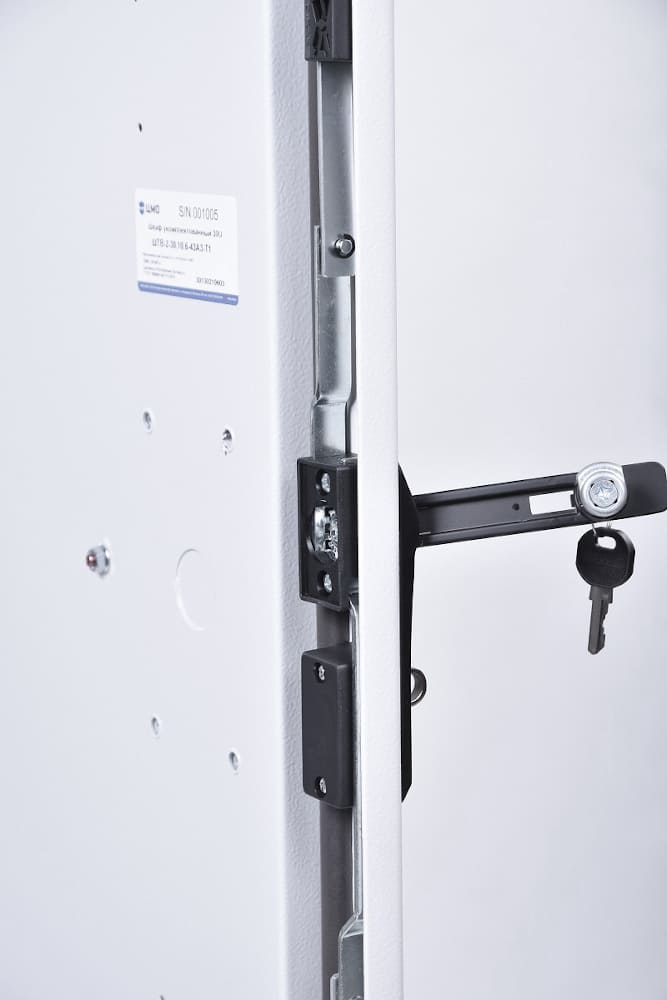

Дверные замки с удобной ручкой (можно заменить на не входящие в комплект антивандальные).
Съемный цоколь высотой 100 мм (можно заменить на 300-миллиметровый).
Универсальная навеска дверей.
Пенорезиновый уплотнитель по контуру каждой двери.
Две пары вертикальных направляющих с юнитовой маркировкой.
Светодиодный светильник (магнитное крепление), срабатывающий по сигналу датчика двери.
Наружная розетка 32 А типа DEKraft серии ВЩ-102 для подключения внешнего источника питания, например дизельного или бензинового генератора.
Вентиляционные отверстия фронтальной двери, предохраняющие от попадания внутрь воды и инородных частиц при свободной циркуляции воздуха — «жабры».
Несущая способность при распределенной статической нагрузке — 800 кг.


В основании и межсекционной панели предусмотрены заглушенные отверстия для ввода кабелей. Конструктивно заглушки универсальны — можно выломать нужное количество отверстий подходящего размера. В комплект включены два кабельных ввода с гайкой М32 (MG32A-25G), 10 резиновых заглушек. Шкаф изготовлен из оцинкованной стали толщиной до 2 мм. Листовые детали окрашены порошковой краской светло-серого (RAL 7035) цве...
